Tachoantrieb IZ49, ISH350, DKW NZ 250, 350, Ver.2

Besonderheiten:

• Zustand: Neu, Nachbau
• Ausführung: Version 2 (andere Herstellung)
• Ersatzteil-Nr. (Referenz): 08918 (bestehend aus Bild 19 bis 30)
• Verfügbarkeit: Passende Nachbauten bei Oldtimerteile-s.de erhältlich, hergestellt in der EU

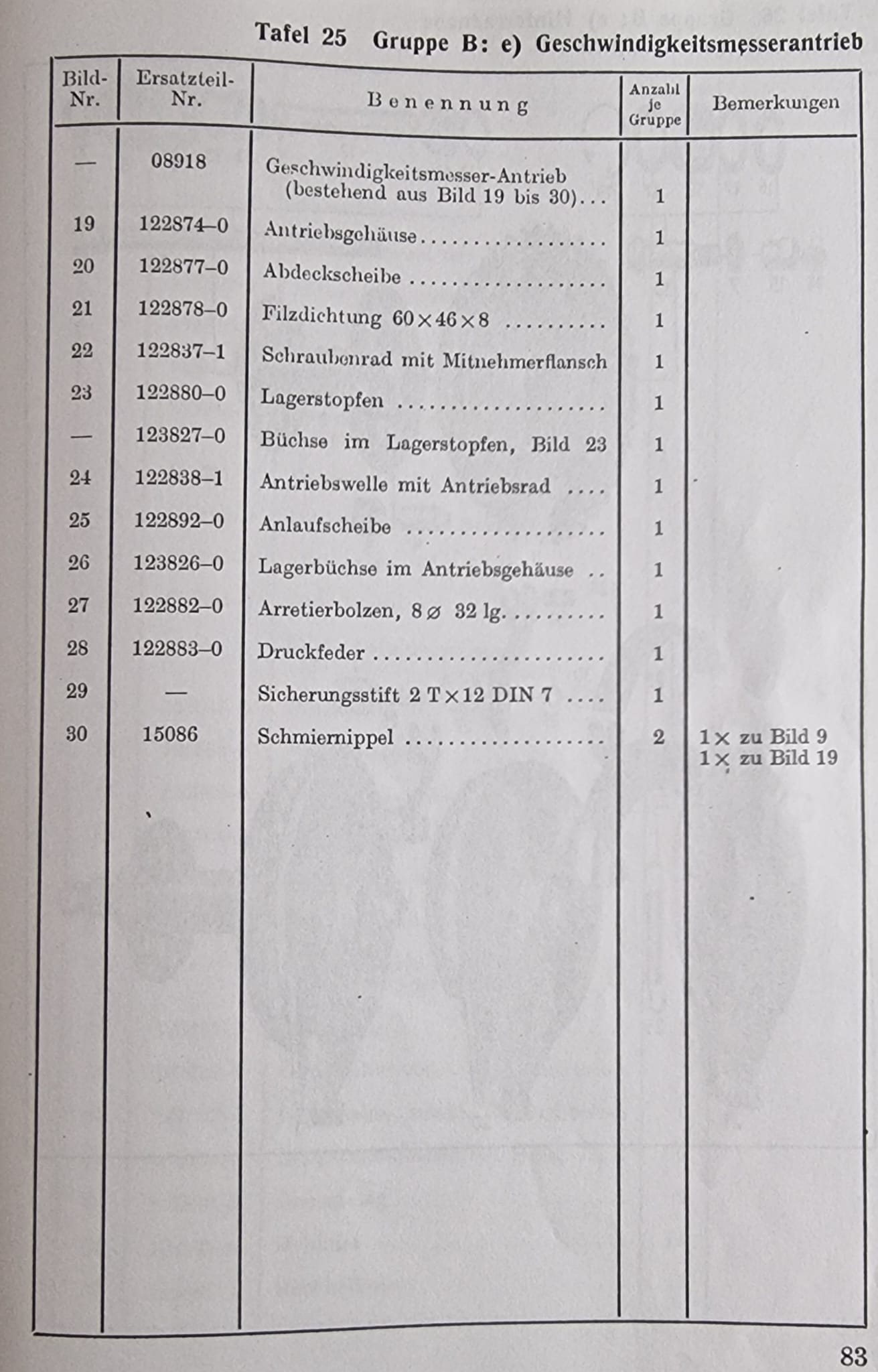

Ersatzteil-Referenzen (Tafel 25 – Gruppe B e):

• 19 – 122874-0: Antriebsgehäuse
• 20 – 122877-0: Abdeckscheibe  – nicht mitgeliefert!
• 21 – 122878-0: Filzdichtung 60 × 46 × 8
• 22 – 122837-1: Schraubenrad mit Mitnehmerflansch
• 23 – 122880-0: Lagerstopfen
• —   – 123827-0: Büchse im Lagerstopfen (Bild 23)
• 24 – 122838-1: Antriebswelle mit Antriebsrad
• 25 – 122892-0: Anlaufscheibe
• 26 – 123826-0: Lagerbüchse im Antriebsgehäuse
• 27 – 122882-0: Arretierbolzen 8 Ø 32 lg.
• 28 – 122883-0: Druckfeder
• 29: Sicherungsstift 2 T × 12 DIN 7
• 30 – 15086: Schmiernippel

Technische Daten:

• Lochdurchmesser für Tachowelle: 16,3 mm
• Material: Stahl, Messing, Aluminium (Gehäuse)
• Bauart: Komplettes Antriebsgehäuse mit Innenmechanik
• Funktion: Geschwindigkeitsmesser-Antrieb für Vorderradnabe

Modellkompatibilität:

• IZ 49
• ISH 350
• DKW NZ 250
• DKW NZ 350
• DKW NZ 350/1

Lieferumfang:

• 1 x Tachoantrieb Version 2 (komplett)
• Achtung: Bei Artikel 20–122877-0 wurde die Abdeckscheibe nicht mitgeliefert.

Bemerkungen:

Version 2 des Geschwindigkeitsmesser-Antriebs mit abweichender Fertigung und
Lochdurchmesser 16,3 mm.
Referenziert auf Ersatzteil-Nr. 08918 (Bild 19–30, Tafel 25 Gruppe B e).
Vor Bestellung unbedingt vorhandene Vorderradnabe und Tachowellenanschluss vergleichen.

Hinweis:

• Diese Version unterscheidet sich konstruktiv von Version 1 (Lochdurchmesser 16,10 mm).
